Building VPN Server with PPTP Tunnel on MIkrotik RouterBoard

Topologi :

 Pengertian
 Untuk pengertian baca dulu disini !!


Maksud dan Tujuan
Untuk Mencegah adanya ancaman dari luar jaringan independen kita.

Latar Belakang
 Agar jaringan ini hanya dapat diakses oleh orang dalam (tidak semua orang bisa mengaksesnya)

Alat dan Bahan
Sesuai dengan topology diatas menggunakan :
 - 3 Router
 - 2 Pc (bisa lebih)
 - Kabel LAn (menyesuaikan topology)

Waktu
20 Menit (tergantung pemahaman masing-masing)

Dalam Mengerjakan Proyek ini saya berada di PC 1 dan router 1 untuk PC 2 dan router 2 silahkan Buka Tutorialnya Teman saya Dimas karena kita membangun ini bersama 😀


Langkah Pengerjaan :

- Kita setting Router Server dulu, Buka winbox,
- masuk ke menu IP---->address, isikan IP ke ethernet yang terhubung ke client.

 - Lalu Pergi ke Menu PPP----Secret, Tambahkan secret untuk client yang akan dial ke server.
*Keterangan : PPP – Secret adalah data user untuk Service VPN  (PPTP,PPPoE,OpenVPN dll) yang ada di local database router, semua konfigurasi userseperti username, password, alokasi ip address, profile dan limitasi bisa dilakukan di sini.

- Aktifkan PPTP Client di Tab Interface---PPTP Server

- Buat DHCP Server pada kedua interface yang kita pasang IP.

- Lalu kita konfigurasi Router Client, Buka winbox,Masuk ke menu IP---->DHCP Client, Tambahkan DHCP Client, Interface yang terhubung ke server. Jika berhasil akan mendapatkan IP dari server :

 - Jika sudah pergi ke Menu PPP--->Secret, Tambahkan secret sesuai dengan yang ada di Server.

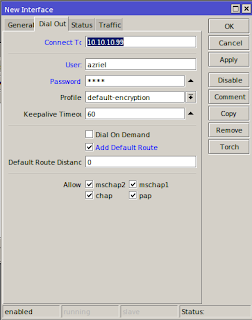

 - Jika sudah pindah ke Tab Interface----Tambahkan PPTP Client, isikan sesuai topology.
*Keterangan : connect to : merupakan parameter Ip address dari server

 - dan bila berhasil maka interface tersebut akan R (running)/berjalan.

 - setelah itu kita buat VPN di PC.laptop kita (disini saya menggunakan OS Linux,nutuk OS yang lain akan berbeda cara menambahkan VPNnya), Add network Connection---->VPN----PPTP lalu isikan sesuai dengan secret yang kita buat di router client.

 - Lalu coba aktifkan.

 - Jka kita sudah terkonek ke VPN maka di roterboard akan keluar nama PPTP kita berjalan.

 - dan di menu IP----> address akan keluar IP kita

 - Tambahkan Roting Static agar semua unsur dalam topology tersebut dapat saling terhbuung.

Kesimpulan
 PPTP dapat menjamin keamanan lalu lintas data dalam jaringan local kita karena untuk mengakses jaringan ini perlu otentikasi dan enkrips.


 Sekian untuk Tutorial kali ini.

Thanks for Your Attention😊
